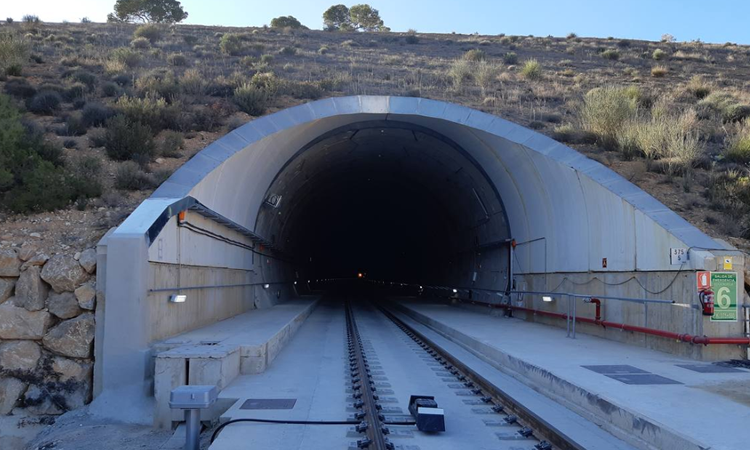

Túnel de Camarillas Túnel de Tipo Ferroviario

  2. Túnel de Camarillas
Túnel de Camarillas
Túnel de Camarillas

Introducción

En este proyecto implementamos una solución de comunicación vía radio para los Bomberos de la Diputación de Albacete en el interior y exterior del Túnel de Camarillas.

Proyecto

  • Esquema General

    Tal como indica el esquema, en la boca Norte (Hellín, Albacete), instalamos una antena directiva en el exterior del túnel, que enlaza con un repetidor existente, el nivel de señal recibido debe ser como mínimo de ‐85 dBm, para tener un margen de 25 dB de fading de la señal, ya que la sensibilidad del equipo es de ‐110 dBm.

    A través de una interface conectamos las emisoras de forma que la señal recibida por la antena exterior se traspasa a la emisora interior norte, y a través de la fibra óptica se conecta a la emisora interior sur y estas envian la señal en el cable radiante, este es el proceso de downlink. La misma filosofía se aplica para el uplink.
